省エネ・省スペース 毎日のメンテナンス不要

自動ドレン処理システム

自動ドレン処理システム

●AD-24-A ドレンの排出を自動的に行い、エアー機器の故障を未然に防ぎます。
●MDC-37 国が定める水質汚濁防止法許容値油分濃度5ppmを完全にクリアし、地方条例で定められる3ppm以下の排水を実現します。

圧縮空気から発生する油分と水が混ざった汚水「ドレン」をめだかが棲めるきれいな水にします

仕様

SPECIFICATION

エクセル・AD-24-A

寸法  幅×奥行×高さ 160mm×100mm×200mm
質量 1.4kg
接続口径 1/2インチ
異物除去用手動バルブサイズ 1/2インチ
使用圧力 0.13~0.90MPa
使用温度 2~60℃
最小コンプレッサー流量 180ℓ/min(ANR)
最大ドレン排出 0.95ℓ/min
ボウル アルミニウム
付属品 ブッシング(2個)・・・・・1/2インチ×1/4インチ
ブッシング(1個)・・・・・3/8インチ×1/4インチ
ワンタッチカプラー(2個)・・・・・・1/4インチ
ウレタンホース(1本) 外径8mm×内径5mm×長さ1.5m

※異物除去用手動バルブは、工場によっては月に1回以上バルブを開き除去して下さい。
※コンプレッサーの流量180ℓ/min(ANR)以上で使用、それ未満はエアータンクに満タン後使用して下さい。
※ドレンが溜まったレシーバー夕ンクでは、ドレンをバルブで排出後、エアーが混ざり出してからご使用ください。
※ℓ/min(ANR)とは大気圧状態での容積のことです。

清流

周囲温度 0℃(凍結なきこと)~40℃
ドレン入口 口径 Rc1/4ボールバルブ+φ12ホース継手
処理水出口 口径 Rc1/4×φ8ホース口(ホース付)
20馬力用

MDC-16

寸法 幅×奥行×高さ 350mm×270mm×820mm
質量 空18kg 運転時39kg
連続ドレン処理量 3.2ℓ/時間
付属品 ビニールホース(外径12mm×内径8mm×長さ1m)
50馬力用

MDC-37

寸法 幅×奥行×高さ 460mm×350mm×1000mm
質量 空30kg 運転時65kg
連続ドレン処理量 5.5ℓ/時間
付属品 ビニールホース(外径12mm×内径8mm×長さ1m)

◎その他5馬力用・10馬力用がございます。
※対応馬力、フィルター交換は、原水油分濃度200ppm、コンプレッサー稼動時間12時間/日を基準にしています。
※他からのドレンを入れるときは一度にたくさんのドレンを入れないようにしてください。
※フィルターは年1度又は、処理水確認槽の水が白濁したら交換してください。

特徴

SPECIFICATION

エクセル・AD-24-A

5000時間以上故障ナシ! ドレン処理バルブの故障が大幅減少!
エアーの圧力だけで作動するため電源不要。ドレンの排出口とウレ夕ンホースでつなぐだけで誰でも簡単に設置できます。汚れ具合により時々異物除去用手動バルブを開いて掃除するだけ。楽々メンテナンスです。ドレンの排出を自動的に行い、エアー機器の故障を未然に防ぎます。
軽量小型・省スペースで設置場所を選びません。
エクセル・AD-24-A/幅160×奥行100×高さ200mm



●従来型

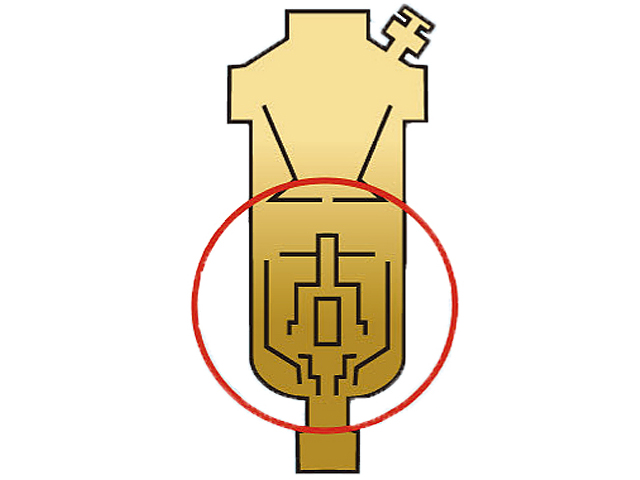

メカニカル部が下方にあるためドレンが進入し、故障が頻繁におきていた


逆転の発想

●エクセル・AD-24-A

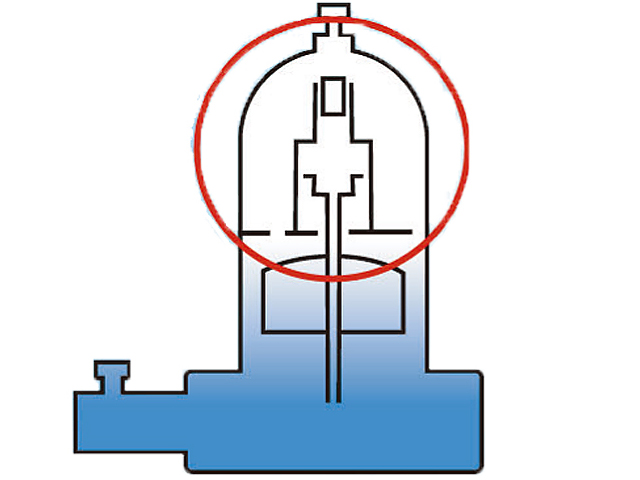

メカニカル部が上方にあり、ドレンが進入しないため、故障が激減!

弊社では5,000時間以上故障がありません。





清流

■排水条例の遵守に不可欠! ドレン処理機

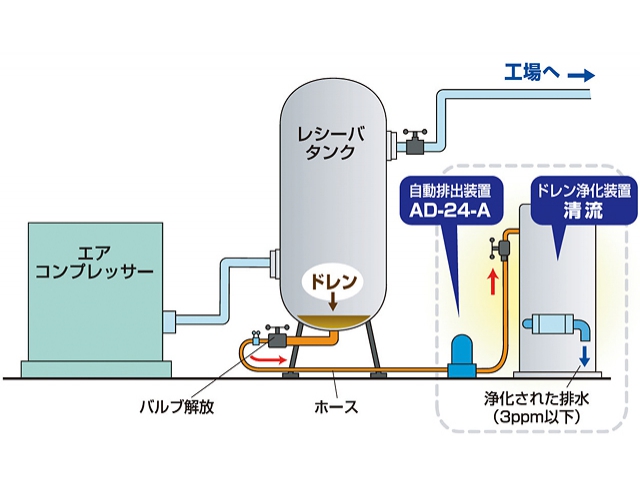

電源不要。AD-24-Aから送られたドレンを重力方式で自然ろ過します。AD-24-Aとウレ夕ンホースでつなぐだけ。誰でも簡単に設置出来ます。国が定める水質汚濁防止法許容値油分濃度5ppmを完全にクリアし、地方条例で定められる3ppm以下の排水を実現します。
汚染度により年に一度を目安にフイル夕ー交換(原水油分濃度200ppm、コンプレッサー稼動時間12時間/日を基準にしています)
軽量小型・省スペースで設置場所を選びません。
MDC-16/幅350×奥行270×高さ820mm
MDC-37/幅460×奥行350×高さl000mm

その他

other

用途

コンプレッサー・レシーバータンク・アフタークーラー・エアードライヤー・セパレータ・エアーフィルター等
<温度30℃・湿度55%・10時間の稼働で、弊社50馬力コンプレッサーでは1日最大500ミリリットルペットボトル180本分のドレンが溜まります>



構造

ドレンの処理は簡単です
コンプレッサーエアーを動力とするため電源不要。省工ネ・省スペース。
メンテナンスも簡単で、フィルター交換が素早くできるドレン処理システムです。



排出原理

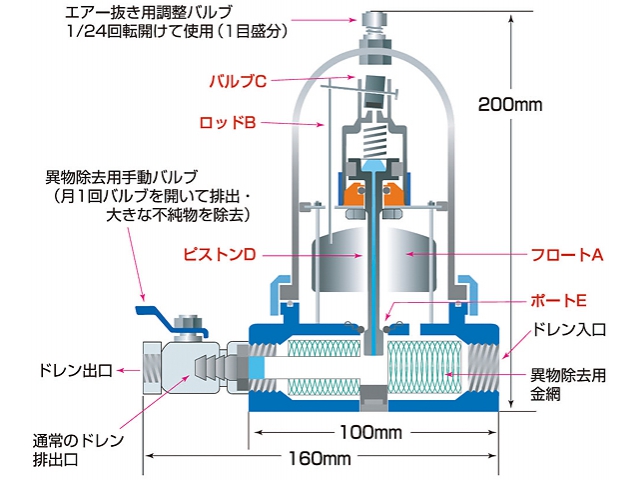

一定量のドレンが溜まるとフロートAが押し上げられ、ロッドBを介してバルブCが開きます。そのときの圧力差によってピス卜ンDが押し下げられ、ポートEが開いてドレン出口からドレンが排出されます。



各種資料

materials

製品カタログ

MDC-16

MDC-37

こちらの事例についての
お問い合わせはこちらから
お問い合わせする
